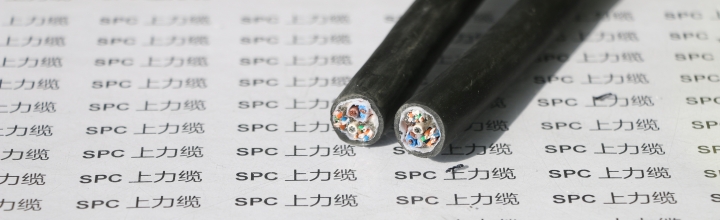

PVC对绞屏蔽数据传输拖链电缆

发布时间:2017-07-19

一般用于用于动力、控制、测量及调节电路、动力拖链或移动机械部件,如:计算机系统、电子设备、电气成套、仪器仪表、办公设备、自动化系统、工业电子系统、安防系统等数据和信号传输等方面,对绞型PVC拖链电缆适用于需要抗电磁干扰的环境,干燥、潮湿及水油混合物的室内或室外,且不能直埋地下。在

室外露天安装时,必须做好防紫外线防护。


电缆结构:

导体:多股精绞细丝导体,符合VDE 0295及IEC 60288第6类导体

绝缘:特殊PVC混合料

芯线:芯线绞合成缆,芯线颜色符合DIN 47100 色标,无重复颜色

每个芯线组采用不同对绞节距

屏蔽:镀锡铜线编织,编织密度≥80%

护套:特殊PVC混合料

护套颜色:灰色,可根据客户需要定选用各种颜色



电缆特性:

长期工作温度应不超过70℃,防水、耐油、耐寒、耐磨,能承受中等的机械应力,对绞(TP)结构可使电路去耦(串音效果),具有较强的抗电磁干扰能力,适用于拖链系统中频繁连续弯曲可达300万次。



技术参数:

< 0.25mm2时:工作电压350 V 测试电缆1200V

≥ 0.25 mm2时:工作电压500 V  测试电缆1500V

导体电阻20℃ :根据VDE 0295及IEC 60228第6类

绝缘电阻:≥ 20 MΩ/km (20℃)

互电容:C/C:最大 120 nF/km

C/S:大约 160 nF / km

电感:约 0.65 mH/km

最小弯曲半径: 固定安装 6 X D(电缆外径)

移动安装:当行程<10米时,弯曲半径为12 X D(电缆外径)

当行程≥10米时,弯曲半径为15 X D(电缆外径)

移动特性:敷设行程:50米,加速度20米/秒2,移动速度≤2米/秒

弯曲寿命:30次/分钟,>300万次

工作温度:固定安装 -30 ~ +70℃

移动安装 -20 ~ +70℃

外护套抗油性:符合IEC60811-2-1

阻燃特性:符合VDE 0472-804部分B类测试标准和IEC 60332-1-2



电缆名称                                 电缆型号          额定电压  对数           导体结构     标称截面 mm2

高柔性数据拖链电缆对绞屏蔽型    SPCDATA-CHAIN-LiYCY-TP   350V  1 ~ 100  多股精绞细丝导体  0.12 ~ 0.22

高柔性数据拖链电缆对绞屏蔽型    SPCDATA-CHAIN-LiYCY-TP   500V  1 ~ 100  多股精绞细丝导体  0.25 ~ 1.5



注:以上规格为常用型拖链电缆,也可根据用户要求定制特殊规格拖链电缆。
