一般的线路长这样
特高压线路
↓↓

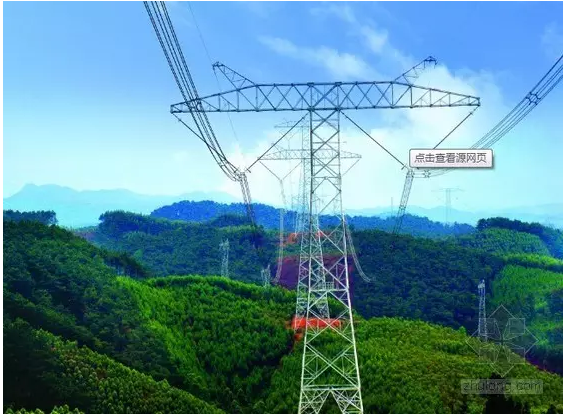

500千伏线路
↓↓

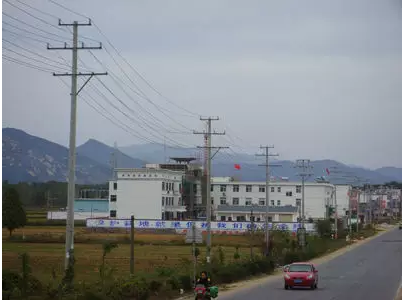

低压线路
↓↓
全球最先进的线路
气体绝缘线路是长这样的
↓↓

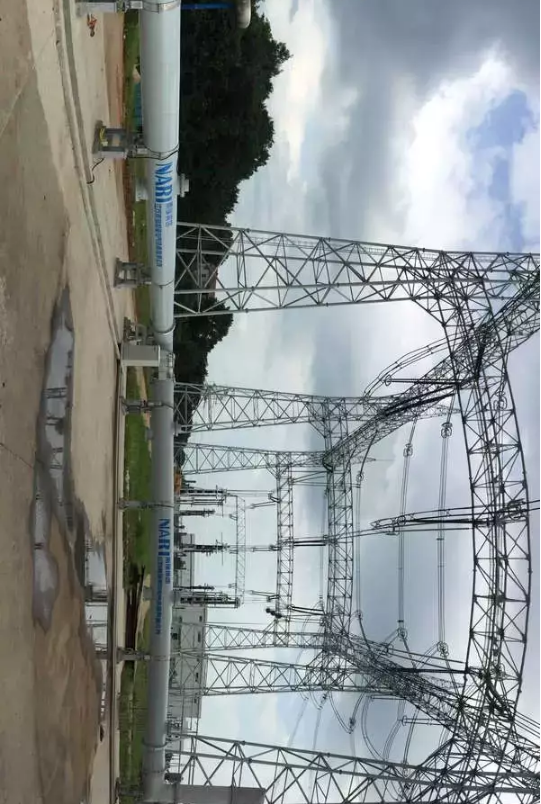

那么，你们见过目前世界上最长的500千伏地下电缆吗？真的是世界最长，没有之一。
在上海市区，电压等级110千伏以上的电缆共有955条。其中，有两条电压等级最高的500千伏的电缆，敷设在市中心区深达30多米、直径5米的地下隧道内。电缆一头连着浦东三林变电站，一头接着浦西静安地下变电站，全长约16公里。
这条电缆是2010年上海世博会重点配套电力工程之一，直接为上海世博会和中心城区提供500万千伏安的变电容量。
这条地下电缆长啥样，为什么要建在地下，又是如何维护的？今天带你来一次奇妙之旅。

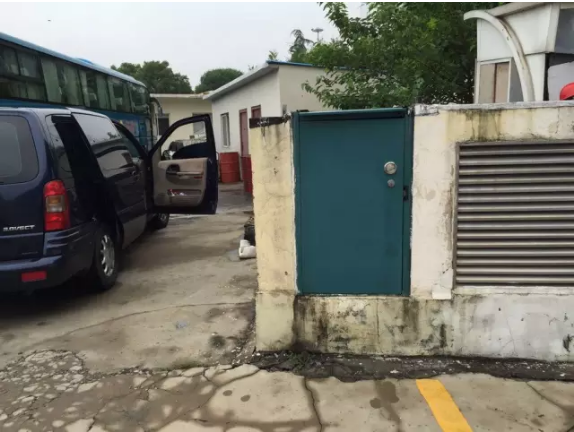

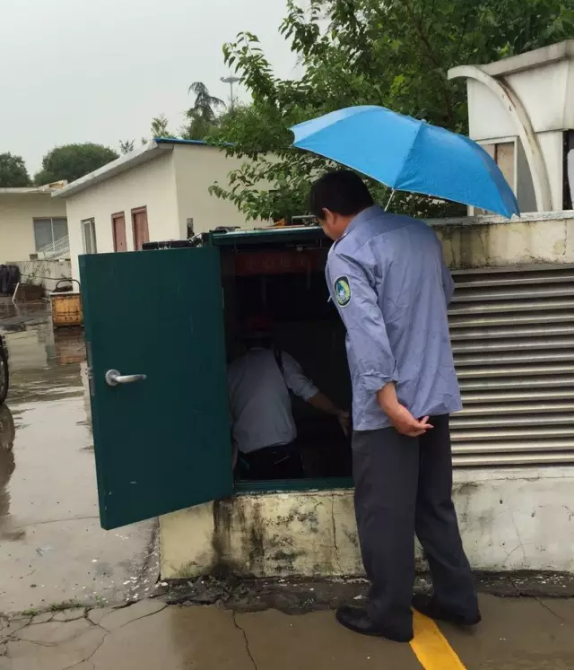

这是地下电缆隧道的一处工作井入口。从外表看，没什么特别之处，可谁能想到打开铁门后的景象。别急，今天的话题就从这里聊起。
铁门不足一人高，里面别有洞天哦。
进去后先顺着楼梯下到地下5米处。

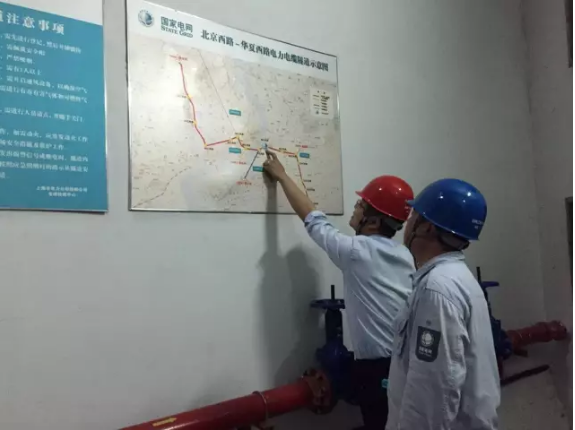

看见地图上手指的地方吗了，今天探秘的入口是位于浦东的8号工作井。

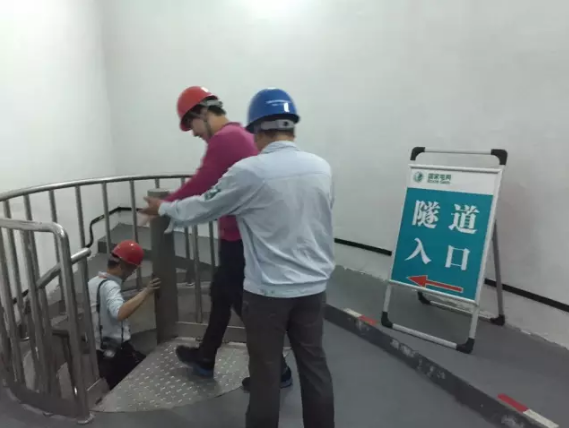

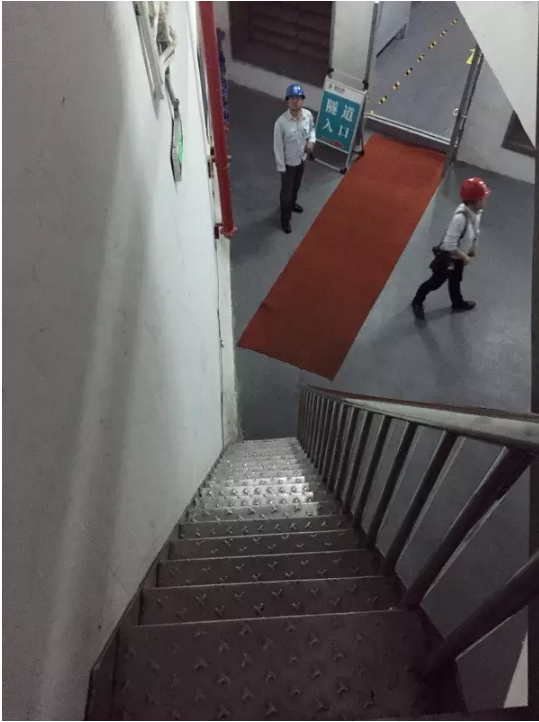

到了吧，还没完，得接着再下20多米。看见指示牌了吗，隧道入口.。

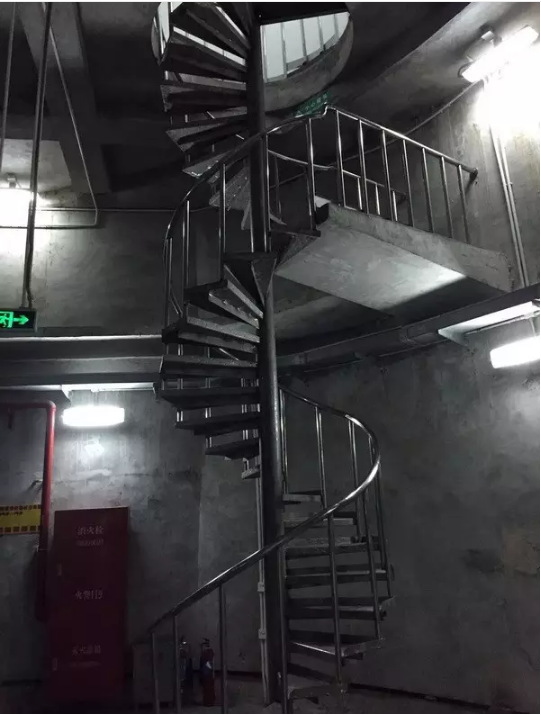

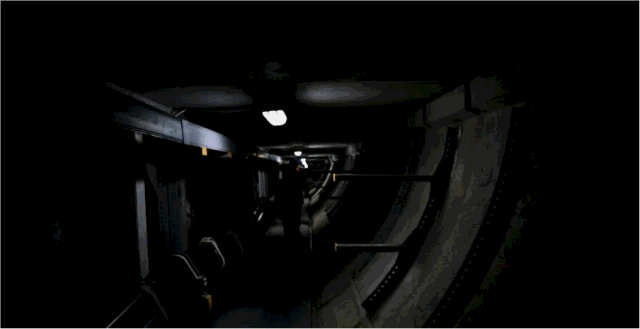

顺着旋转楼梯走下来才是真正到达地下。和户外相比，隧道内那叫一个凉快啊。这里的温度要比室外低七八摄氏度。

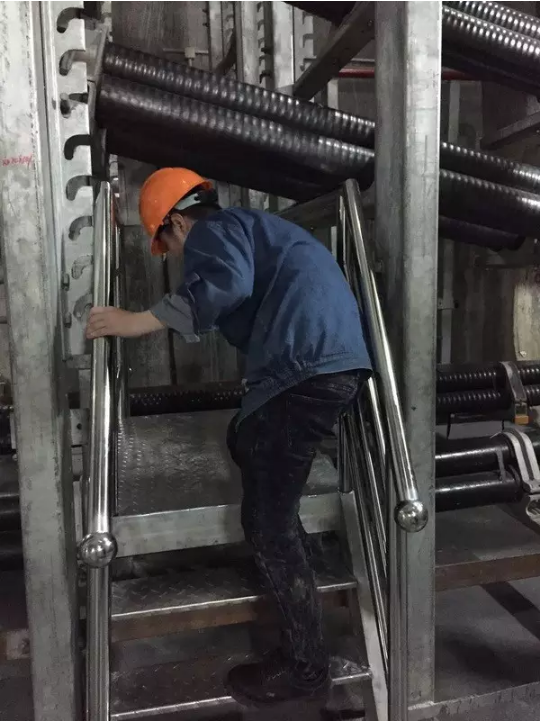

低矮的地方只能猫着腰穿过。员工安全帽上方就是500千伏电缆。别担心，虽然与高压线近在咫尺，但其实很安全的。为啥？往下看……

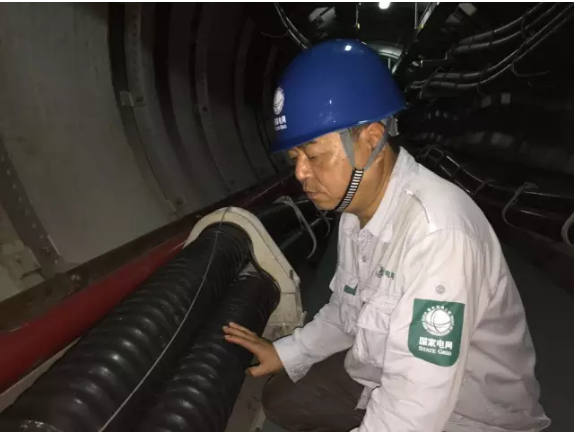

来个特写。电缆线芯直径2500平方毫米，相当于一个篮球大小。

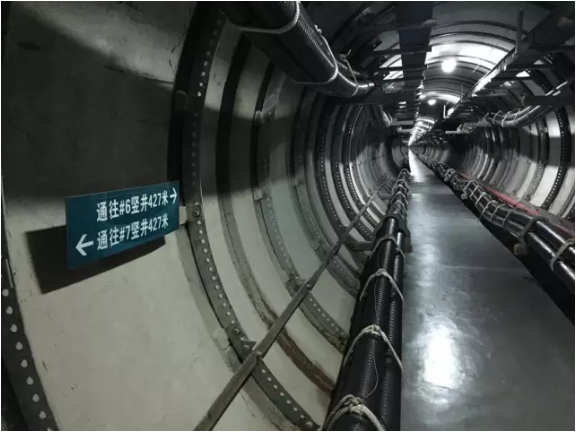

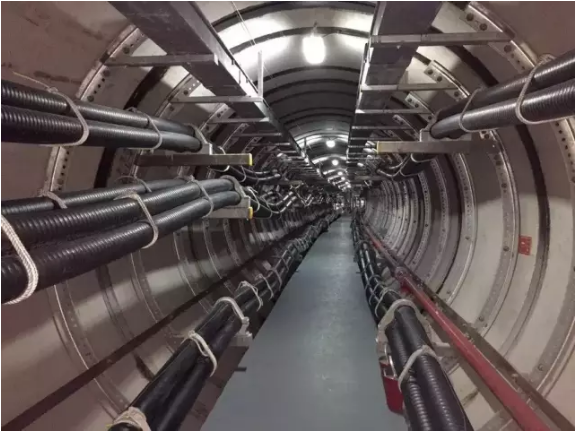

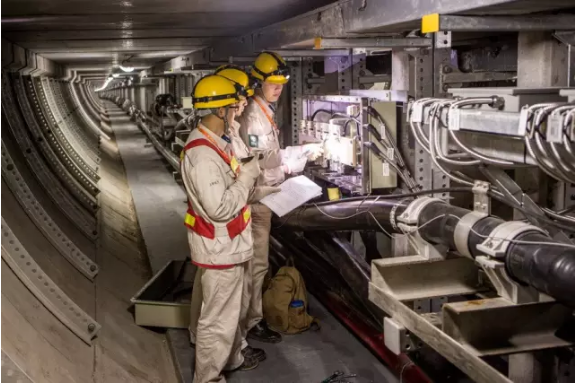

隧道直径大约5米。别以为这么宽敞的地方只敷设一条电缆，还有水工、消防等管线相配套。此外，还得预留一定的检修通道，空间其实很局促。
在上海这样寸土寸金的地方，别说地面，就是地下资源也十分宝贵。上海的地铁四通八达，已经在地下编织成一张大网。电缆隧道十多次交叉穿越地铁隧道，两个隧道最近的距离只有1米多。
另外，还有近4公里的隧道旁就是近在咫尺的高架桥桥墩，最小的距离仅有1米左右。图中这一段正好处于黄浦江下，地面略微比其他地方潮湿些。

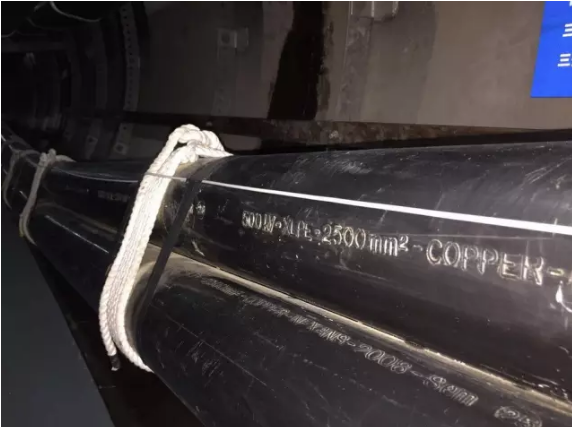

地下电缆的运维比架空线路难度要大得多，因为地下电缆必须是绝缘的，容不得有一丝一毫的纰漏。看见电缆上有一根白色的线吧，可大有讲究，一会介绍它的作用。

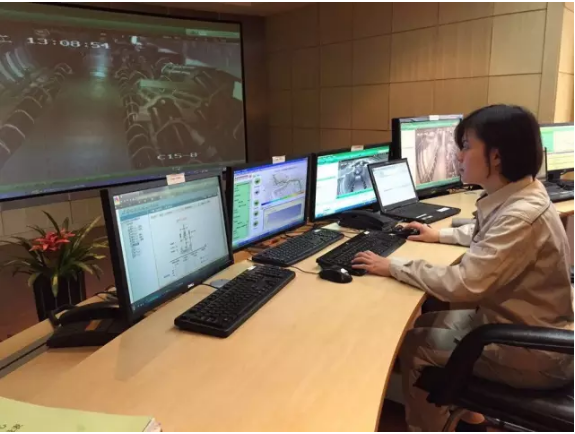

500千伏电缆上方有三个黑色的圆柱形，这是自动灭火设备。这根电缆还装有高频局放在线监测系统，能实时读取电缆的局放数据，并通过光纤连入终端箱传输至检修平台，供技术人员分析判断。

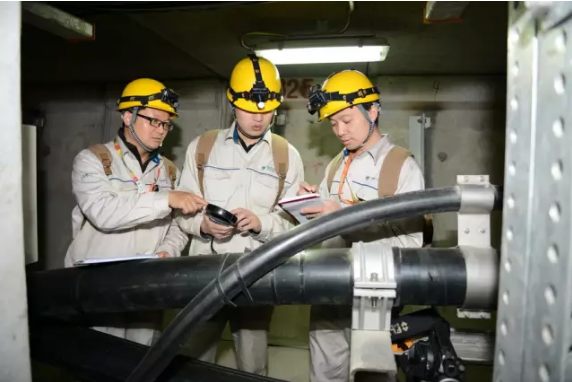

这条线路由国网上海电力检修公司地下电缆运维班负责运维。他们2到3人一组，负责三四公里线路，每公里电缆平均有近3个检测点，一个点的监测至少要1个多小时。除此外，他们还要定期采集隧道结构沉降、变形和变化的数据量。
隧道内空气流通慢，尽管装有排风系统，但待时间长了，还是会感觉有些闷。
500千伏电缆全线安装了在线测温装置，能随时对电缆进行监测。刚才提到的那根白色线是一根测温电缆，实时监测其数据是否超过25摄氏度的标准值。
怎么样，够壮观吧。 这根电缆好比是变电站的大动脉，国网上海电力检修公司地下电缆运维班的员工，常年在隧道内工作，默默担当着“地下工作者”，让电流通过电缆，源源不断输送到千家万户。
